У сучасних системах поводження з матеріалами конвеєрні ремені є основою ефективності, переміщенням тонн матеріалів безперешкодно по промислових галузях - від видобутку та портів до будівництва та виготовлення. Одним з найважливіших, але часто не помічених компонентів, що забезпечують цю плавну операцію, єЗгин. Розуміння того, як працює шків Bend, що він робить, і чому це життєво важливо, може допомогти бізнесу підвищити надійність та довговічність їх конвеєрних систем.

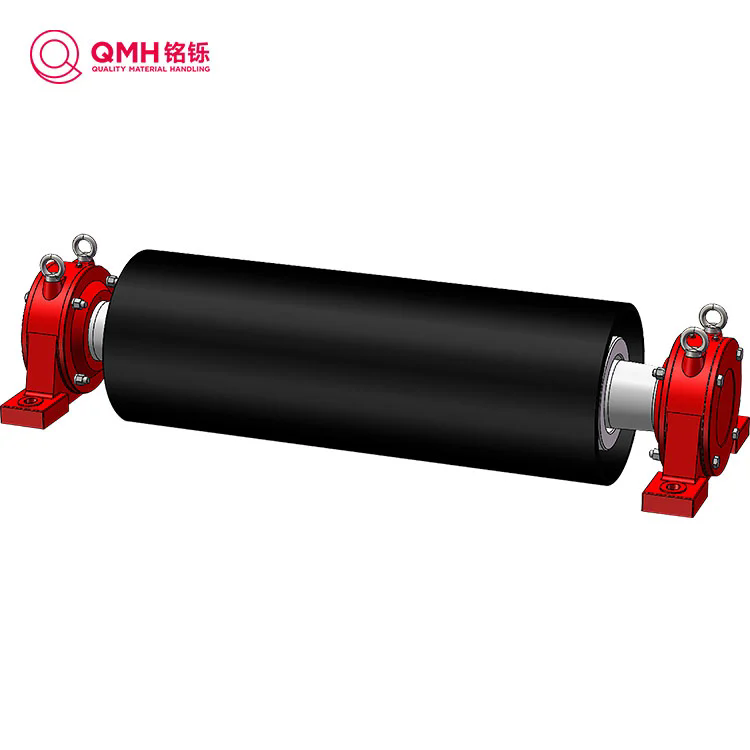

Шків вигину - це ключовий елемент в системі конвеєра, призначена для перенаправлення руху ременя або збільшення контактної області між ременем та приводним шківом. Зазвичай розташований на хвості або розряді конвеєра, шків вигину змінює напрямок ременя - зазвичай на 90 ° або на 180 ° - в той час як підтримувати необхідне натяг, щоб запобігти ковзанню ременя.
Механічно він працює через контакт з тертям. Коли ремінь рухається, шків вигину плавно веде його навколо кривої, що дозволяє системі постійно працювати, не втрачаючи зчеплення або вирівнювання. Його здатність керувати напругою ременя безпосередньо впливає на продуктивність системи, енергоефективність та термін експлуатації.
У системах конвеєрних систем, що використовуються в видобутках, цементних установках, сталевих млинах та клемах порту, шків вигину допомагає зменшити механічний знос, поглинати ударні навантаження та забезпечити плавні переходи на шляху ременя.
Перенаправляє конвеєр у гладкій дузі.
Посилює контакт між ременем і приводом шківу, щоб запобігти ковзанню.
Допомагає підтримувати належне напруження та відстеження ременя.
Підтримує ремінь як в навантажених, так і у розвантажених умовах.
Зменшує вібрацію ременя та розлив матеріалу.
Ефективність конвеєрної системи багато в чому залежить від того, наскільки ефективно передається потужність і наскільки рівномірно розподіляється напруга ременя. Дизайн, матеріали та обробка поверхні Bend Pilley відіграють значну роль у досягненні цього балансу.
Високоякісний шків вигин повинен витримувати сили високої напруги та обертальне напруження. Тому зазвичай використовуються такі матеріали, як вуглецева сталь, нержавіюча сталь або чавун, залежно від середовища застосування. Товщина та діаметр вала шківа обережно обчислюються для обробки необхідного навантаження без відхилення.
Для поліпшення довговічності шківи згину часто мають точні кінцеві диски та важкі підшипники, що забезпечують мінімальну вібрацію та оптимальну концентрацію.
Для посилення тертя та стійкості до зносу поверхню шківу можна відставати гумою, керамічною або поліуретаном. Гума відставання забезпечує гнучкість та зчеплення, тоді як керамічне відставання забезпечує чудову стійкість до стирання та вологи. Вибір залежить від робочого середовища-умови, що не втілюють, запилені або високопоставлені, потребують більш досконалих розчинів відстай.
Правильне балансування забезпечує стабільне обертання та мінімізує вібрацію. Неоцінені або незбалансовані шківи можуть призвести до неправильного відстеження ременя, надмірного шуму та передчасного зносу. Сучасні виробники використовують методи динамічного балансування для досягнення плавної роботи з високою швидкістю.
| Параметр | Діапазон специфікацій |
|---|---|
| Діаметр шківа | 200 мм - 1800 мм |
| Сумісність ширини ременя | 400 мм - 2400 мм |
| Діаметр валу | 50 мм - 350 мм |
| Товщина оболонки | 8 мм - 30 мм |
| Варіанти обробки поверхні | Гума відставання / керамічна відставання / звичайна сталь |
| Матеріал | Вуглецева сталь, нержавіюча сталь, чавун |
| Баланс | ISO G6.3 або краще |
| Тип підшипника | Важкі сферичні роликові підшипники |
| Застосування | Видобуток, цемент, електроенергія, порт та кар'єрна промисловість |
Ця таблиця ілюструє, як шків вигину може бути розроблений для різноманітних експлуатаційних потреб, від легких конвеєрів у упаковках до систем екстремального навантаження в видобутку.
Правий шків з вигином може значно підвищити продуктивність конвеєра, мінімізувати витрати на обслуговування та продовжити термін експлуатації ременів.
Однією з найбільш життєво важливих функцій шківа вигину є підтримка конвеєра ременя належним чином. Погане відстеження веде до пошкодження краю ременя та розливу матеріалу. Точний інженерний шків забезпечує постійне напруження ременя та допомагає підтримувати правильне відстеження по всій системі.
Підтримуючи належне тертя та зменшуючи ковзання, шків вигину покращує ефективність передачі електроенергії, знижуючи попит на енергію на привідному двигуні. З часом це означає значну економію витрат на експлуатацію.
Високоякісні шківи вигину розроблені для тривалого терміну служби. Антикорозійні покриття, посилені оболонки та точні підшипники запобігають несправності при великих навантаженнях, скорочуючи час простою та частоту обслуговування.
Від операцій підземних гірничих робіт до вологого порту, шківи згину можуть бути налаштовані для протистояння корозії, пилу та екстремальних температур, забезпечуючи надійну експлуатацію в будь -якій умовах.
Стабільне управління натягом запобігає ковзанню ременя, що в іншому випадку може спричинити зупинки системи або аварії. Це робить шків вигину життєво важливим компонентом для підтримки безпеки конвеєра та тривалого часу.
Вибір правого шківа згину передбачає більше, ніж просто розмір. Це вимагає цілісного розуміння умов праці вашого конвеєра, навантаження та екологічних проблем.
Завжди вибирайте діаметр шківа, який відповідає шириною ременя та вимогам напруги. Низькі шківи можуть спричинити надмірне згинання ременя та передчасний знос.
Для вологих або абразивних середовищ рекомендується керамічне або гаряче вольканізоване гумове відставання. Для внутрішніх застосувань або чистих матеріалів може бути достатньо звичайної сталевої або гладкої гумової відставання.
Переконайтесь, що вал шківа призначений для обробки як радіальних, так і осьових навантажень. Підшипники повинні мати якість промислового класу, запечатані проти пилу та вологи.
Виберіть виробника, який забезпечує динамічне балансування відповідно до стандартів ISO, щоб запобігти вібрації та шуму під час високошвидкісної роботи.
Шановки вигину якості повинні відповідати міжнародним стандартам, такими як CEMA, DIN та ISO, гарантуючи безпеку та довговічність.
Q1: Як часто слід перевіряти або замінювати шків вигину?
Шків вигину повинно бути візуально перевіряти кожні 1000 робочих годин на ознаки зносу, нерівності або відставання. При сильному використанні, заміна може знадобитися кожні 3–5 років, залежно від навколишнього середовища та навантаження. Профілактичне обслуговування допомагає виявити носіння підшипника рано та уникати дорогих системних відключень.
Q2: Яка різниця між вигинним шківом і хвостовим шківом?
Поки обидва розташовані біля хвостового кінця конвеєрної системи, шків хвоста служить шківа, де пояс починає свою зворотну подорож і часто підключається до механізму взяття. З іншого боку, шків вигину використовується для зміни напрямку ременя або збільшення кута обгортання навколо шківа приводу, покращуючи баланс тяги та натягу.
Шків вигину може здатися простим обертовим барабаном, але його вплив на продуктивність конвеєра величезна. Від підтримки належного відстеження ременів та напруги до мінімізації втрати енергії та зносу, він відіграє центральну роль у забезпеченні надійності оперативності. Вибір високоякісного шківа вигину, побудованого з точною інженерною, вдосконаленою відставанням та чудовими матеріалами,-це інвестиція в довгострокову стабільність вашої системи.
QMPHСпеціалізується на виробництві на замовлення шківів вигинів, призначених для різноманітних промислових застосувань. Завдяки надійному будівництву, сертифікованим ISO-сертифікованим контролем якості та зосередженістю на довготривалих продуктивності продукція QMH допомагає вам досягти більшої ефективності та зниження витрат на технічне обслуговування у ваших конвеєрних операціях.
Якщо ви готові оновити або замінити існуючий шків вигину,Зв’яжіться з нами Для експертних консультацій та технічної підтримки - наша команда допоможе вам знайти найкраще рішення для ваших конкретних потреб конвеєра.
