У сучасних високоавтоматизованих галузях виробництва та логістики ефективність виробничої лінії значною мірою залежить від надійності її конвеєрної системи. В основі цієї системи лежатьКомпоненти конвеєра— шківи, натяжні колеса, підшипники та конструктивні деталі, які забезпечують плавне, послідовне та безпечне переміщення матеріалу. Незалежно від того, чи це гірничодобувна промисловість, складське господарство, харчова промисловість чи заводи з обробки сипучих матеріалів, ці компоненти визначають, наскільки ефективно матеріали перетікають від одного процесу до іншого. Одна несправність шківа або натяжного колеса може спричинити години простою, що призведе до значних втрат виробництва та дорогого ремонту.
Чому компоненти конвеєра важливі: ключові питання
Що таке компоненти шківа та направляючого ролика в конвеєрних системах?
Як вибрати компоненти конвеєра: технічні характеристики та найкращі практики
Бренд QMH і наступні кроки — зв’яжіться з нами
Конвеєрні системи забезпечують рух матеріалу на фабриках, шахтах, логістиці, фабриках. Вибір правильних компонентів забезпечує безвідмовну роботу, економічну ефективність і довший термін служби.
Погано підібрані або низькоякісні деталі призводять до незапланованих простоїв, зміщення пасів, надмірного зносу та витрат на обслуговування.
Оскільки промислова автоматизація та логістика вимагають більшої пропускної здатності, оптимізація на рівні компонентів (шківи, направляючі ролики, ролики) стає конкурентною перевагою.
Щоб замінити несправні компоненти, збільшити потужність або адаптувати конвеєри до нових навантажень або умов.
Щоб знайти специфікації, сумісність, стандарти (наприклад, CEMA) і ціни.
Порівняти постачальників, якість, гарантії та терміни виконання.
Ви повинні представити освітню цінність: глибші пояснення, порівняльні дані та випадки використання поза маркетинговою рекламою.
Покажіть, що ви розумієте типові проблеми («як зменшити знос ременя», «як розрахувати відстань між роликами»).
Використовуйте FAQ, таблиці, реалістичні характеристики. Це зміцнює довіру та заохочує до навернення.
З цією стратегічною структурою ми тепер переходимо до основного вмісту: що саме являють собою ці компоненти та як їх вибрати.
У системі стрічкового конвеєра компоненти конвеєра часто стосуються шківів, натяжних роликів (роликів), опор, підшипників і аксесуарів. Нижче ми зосереджуємось на двох основних підтипах: шків і натяжний ролик.

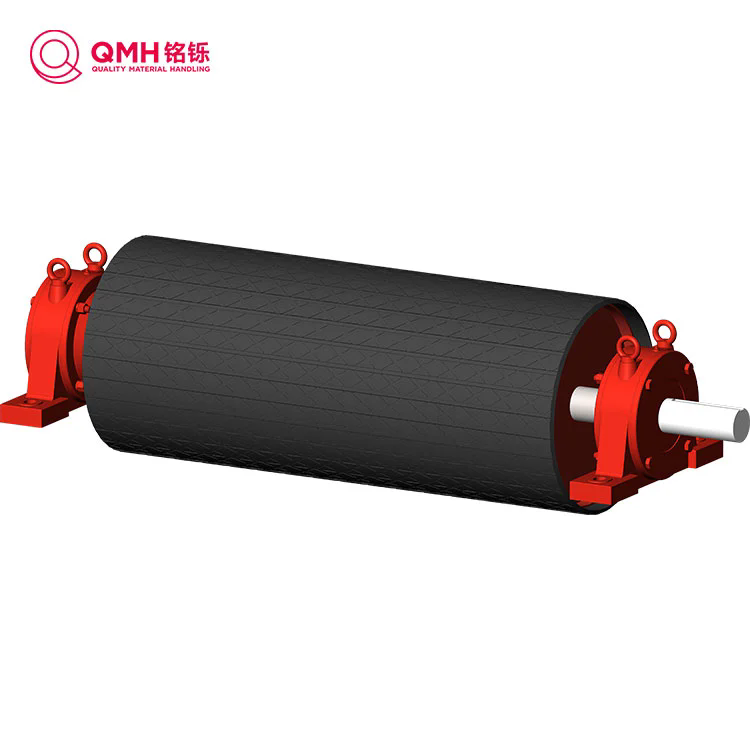

A шківце обертовий барабан, навколо якого обертається конвеєрна стрічка. Він виконує кілька ролей залежно від розташування (ведучий шків, хвостовий шків, згинальний/низкий шків, приймальний шків).
Ведучий (головний) шків: приводиться в рух двигуном, передає крутний момент для переміщення паса.
Хвостовий/зворотний шків: перенаправляє ремінь назад до кінця приводу.
Згинальний шків: збільшує кут обертання навколо ведучого шківа для покращення зчеплення.
Приймальний шків: регулює натяг, усуваючи слабину системи пасів.
Кермові / поворотні шківи: використовуються у вигнутих або кутових сегментах.
| Назва параметра | опис | Загальний діапазон або примітки |
|---|---|---|
| Діаметр сердечника | Внутрішній діаметр циліндра (без покриття) | напр. 6″ до 24″+ залежно від ширини ременя |
| Ширина обличчя (довжина обличчя) | Ширина циліндричної частини, де контактує ремінь | Зазвичай відповідає ширині пояса плюс припуск |
| Товщина стінки / обода | Товщина шкаралупи | Залежить від конструкції механічної напруги |
| Кінцеві диски / фланці | Диски приварені до торців | Діяти як інтерфейс між концентратором і оболонкою |
| Покриття / Лагування | Гумові, керамічні, уретанові та ін | Підвищує стійкість до тертя або зносу |
| Вал і підшипники | Корпус підшипника, отвір вала, сальники | Має відповідати навантаженню, вирівнюванню, навколишньому середовищу |
| Номінальне навантаження / максимальний крутний момент | Максимально допустиме радіальне навантаження або крутний момент | На основі дизайну, коефіцієнт безпеки |
| Швидкість (RPM) | Максимальна швидкість обертання | Залежить від меж підшипників і швидкості стрічки |
Конструкція шківа
Шків повинен належним чином відповідати вимогам щодо ширини, товщини та натягу ременя.
Для збільшення зчеплення або захисту від стирання можна додати покриття/покриття.
Міцність кінцевого диска, якість зварювання та конструкція втулки мають вирішальне значення для довговічності.
Вибір підшипника (ущільнений, екранований, технічне обслуговування) впливає на термін служби.
Статичне та динамічне балансування зменшує вібрацію та продовжує термін служби.
Аннероба(або поворотний ролик/напрямний ролик) — це циліндричний компонент без приводу, який підтримує ремінь і навантаження (або підтримує зворотну сторону стрічки).
Натяжні ролики: підтримують навантажений ремінь у формі жолоба (зазвичай набори з 3 валків: збоку, по центру).

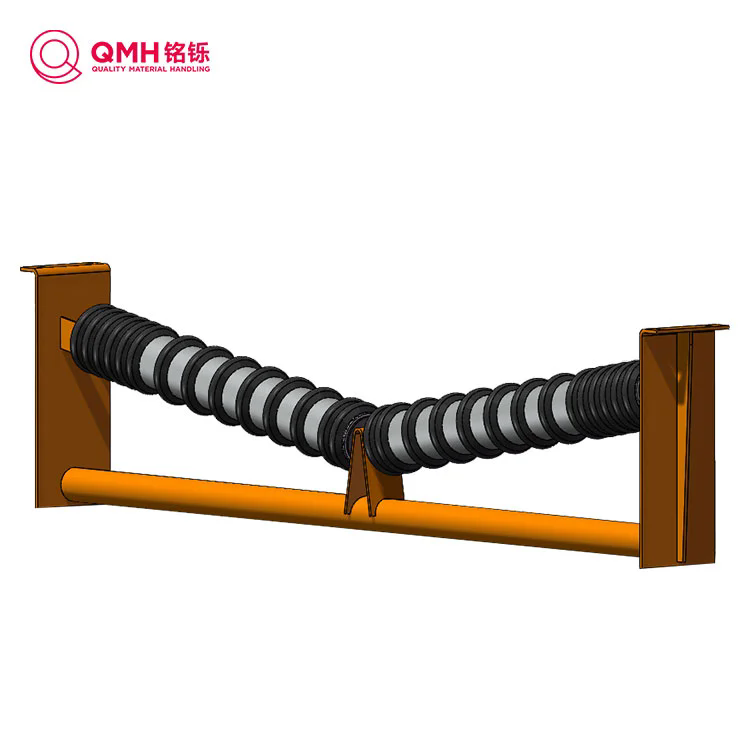

Ударні направляючі: розміщені в точках завантаження для поглинання ударів і захисту стрічки.
Зворотні/зворотні направляючі: підтримують ремінь на зворотному шляху, мінімізуючи провисання.
Самовирівнювання/самоцентрування Натяжні ролики: допомагають переставити ремені, які блукають.
Плоскі/канальні направляючі колеса: для плоских ходів стрічки або перехідних секцій.
| Специфікація | опис | Приклад / Типові значення |
|---|---|---|
| Діаметр рулону | Зовнішній діаметр оболонки ролика | 3″, 4″, 5″, 6″ тощо для стандарту CEMA |
| Довжина рулону / довжина оболонки | Довжина циліндричної оболонки | Відповідає ширині пояса / плюс звис |
| Тип і розмір підшипника | Куля з глибокою канавкою, конічний ролик, ущільнений тощо | Вибирається з урахуванням навантаження та швидкості |
| Ущільнення та мастило | Герметичний на все життя, лабіринт, змащується | Нижче обслуговування, якщо герметично |
| Номінальне навантаження / вантажопідйомність | Максимальне радіальне навантаження на ролик | Масштабовано за класом CEMA |
| Каркас / Кронштейн | Конструктивні опори для роликів | Має відповідати геометрії рами конвеєра |
| Відстань (крок ролика) | Відстань між послідовними натяжними колесами | Проектний параметр для обмеження провисання |
Стандарти CEMA (Conveyor Equipment Manufacturers Assn.) визначають класи (B, C, D, E, F), які регулюють вантажопідйомність, ширину стрічки, відстань тощо.
Наприклад, Precision Pulley & Idler C4-20TEI-48SB є направляючим механізмом з:
Тип рівномірного удару (TEI).
4 у діаметрі рулону, 48 у ширині стрічки, рейтинг CEMA C
Герметичні кулькові підшипники
Лабіринтові/контактні ущільнення
Загальна довжина: ~ 59,5 дюйма
Натяжні колеса повинні витримувати радіальні та осьові навантаження, протистояти зсуву, мінімізувати тертя та витримувати вплив навколишнього середовища (пил, волога, температура).
Це суть прийняття рішень вашими клієнтами. Надайте структурований шлях «як».
Характеристики матеріалу: насипна вага, розмір грудки, абразивність, вологість, корозійність.
Параметри стрічки: ширина, товщина, швидкість, профіль натягу.
Навантаження та пропускна спроможність: максимальна вага на лінійний фут або на сегмент.
Фактори навколишнього середовища: пил, перепади температур, вологість, корозійні агенти.
Геометрія розкладки: пряма, похила, криволінійна, переходи.
Розмір діаметра сердечника та ширини поверхні відповідно до розмірів ременя та вимог до контактної обгортки.
Виберіть відповідну прокладку або покриття (гуму, кераміку), якщо матеріали з високим тертям або зернисті матеріали.
Перевірте крутний момент, потужність і запас міцності.
Належні підшипники та ущільнення мають вирішальне значення — герметичні або змащувані за потреби.
Збалансуйте вузол, щоб зменшити вібрацію.
Комплекти жолобів: виберіть набори кутів 20°, 35° або 45° для кожного завантаження.
Відстань: достатня для обмеження провисання ременя — часто < 1/90 прольоту ременя або відповідно до CEMA.
Ударні натяжні колеса: розмістіть під зонами подачі з функціями амортизації.
Зворотні натяжні колеса: розставлені для обмеження провисання контактної мережі.
Вибирайте герметичні підшипники, які не потребують обслуговування.
Використовуйте саморегулюючі ролики, де блукання стрічки є проблемою.
Виконайте аналіз навантажень і напруг, щоб підтвердити радіальну ємність.
Перевірте термін служби підшипника / прогнозований термін служби L10.
Перевірте допуски вирівнювання.
Переконайтеся, що опори конструкції можуть витримувати навантаження та моменти.
Використовуйте модульні або вставні конструкції направляючого ролика, щоб спростити заміну.
Використовуйте довговічні ущільнювачі та уникайте конструкцій, які потребують частого повторного змащування в суворих умовах.
Обслуговуйте запчастини деталей, що сильно зношуються (втулки, підшипники).
Контролюйте вібрацію, температуру, шум для раннього попередження.
Q1: Який допустимий відстань між натяжними роликами?
A1: Відстань залежить від жорсткості стрічки, навантаження, швидкості та допустимого провисання. Як правило, дотримуйтеся такої відстані, щоб прогин був < 1 дюйма між послідовними роликами під навантаженням; зазвичай між 24″ і 48″ для стандартного завантажувального конвеєра (але зверніться до таблиць CEMA).
Q2: Як правильно визначити розмір ведучого шківа?
A2: Почніть з вимог щодо ширини, товщини та натягу стрічки. Потім визначте крутний момент, виберіть діаметр сердечника, за потреби відставання та переконайтеся, що конструкція підшипника/вала витримує радіальні та згинальні навантаження. Використовуйте запас надійності (наприклад, 1,5× очікуваний крутний момент).
Q3: Коли я повинен вибрати саморегулюючі направляючі?
A3: Використовуйте саморегулюючі натяжні ролики, коли зміщення ременя є поширеним явищем через динамічні навантаження, незначні зсуви рами або нерівномірне навантаження. Вони дозволяють невелику кутову корекцію, зменшуючи знос краю.
наQMH, ми розуміємо точність, довговічність і потреби індивідуального налаштування важких конвеєрних систем. Наш асортимент конвеєрних компонентів розроблено відповідно до найсуворіших промислових вимог — від нестандартних шківів до герметичних опорних роликів, розроблених для суворих умов. Коли ви оцінюєте постачальників і проекти, співпрацюйте з QMH, щоб забезпечити:
Детальні технічні характеристики та інженерна підтримка
Модульні та зручні в обслуговуванні конструкції
Високоякісні матеріали, точне зварювання та суворі випробування
Оперативна поставка та наявність запчастин
Давайте допоможемо вам впевнено спроектувати або оновити ваші конвеєрні системи.Зв'яжіться з намисьогодні, щоб запитати пропозицію, отримати детальне креслення або проконсультуватися щодо вибору компонентів.
